Märklin 3003 Dampflok BR 24 Steppenpferd. Digitalumbau auf ESU Lokpilot V4.0

Für Vergrößerung Bilder anklicken!BezeichnungVKPStatusInfo

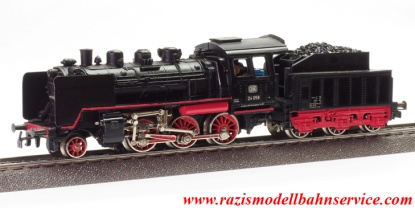

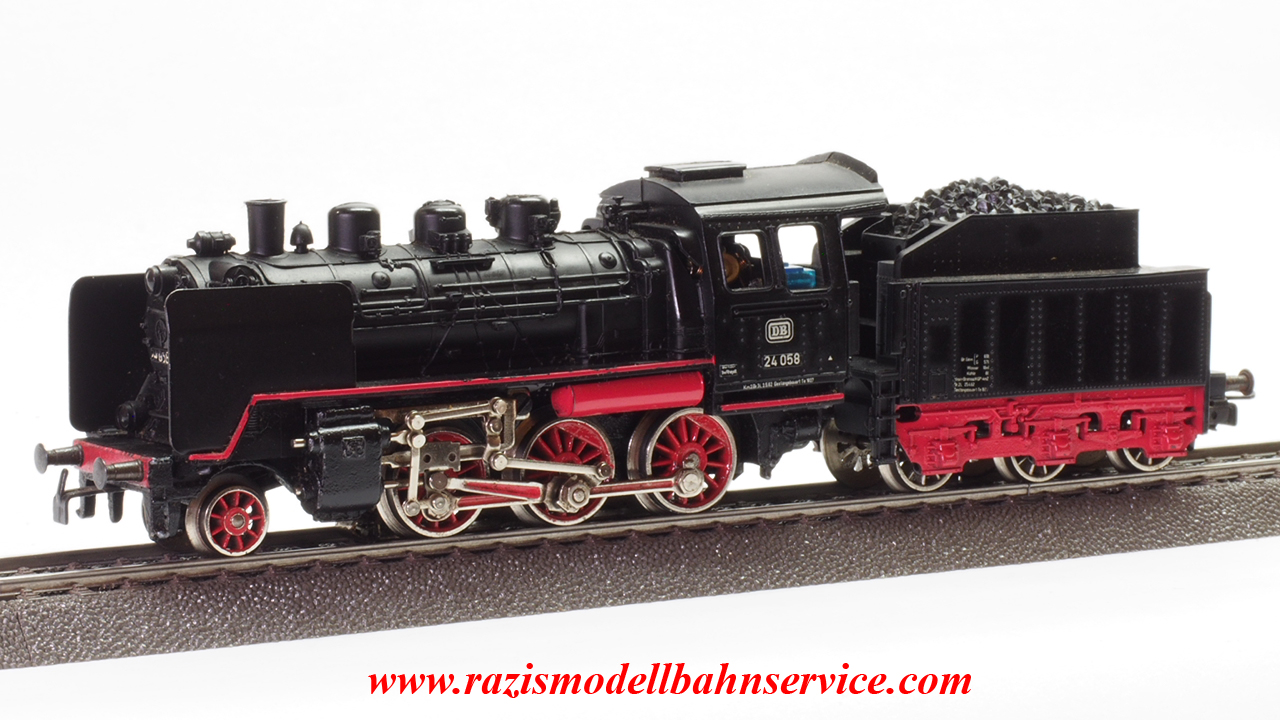

Märklin ESU Digitalumbau für Märklin Artikelnummer 3003, 30031 und 30033. Dampflokomotive der BR 24 Betriebsnummer 058 der DB.
Werkstattauftrag:

Umbau der Märklin Dampflokomotive Artikelnummer 3003 von analog Wechselstrom auf Märklin Digital - Funktion mittels eines ESU Lokpilot V4.0 Decoders. Da die Lokomotive in einem bereits stark bespieltem Zustand ist, muss vor dem Umbau ein Service gemacht werden.
Im Wesentlichen besteht der Umbau aus zwei Schritten. Zum ersten wird das Service gemacht, danach der Digitalumbau.
1.) Service:
Das Service besteht im Wesentlichen aus dem Reinigen der Lokomotive, speziell das Lagerschild und auch dem Trommelkollektor. Dieser wird zusätzlich auch poliert. Die Haftreifen werden erneuert und der Anpressdruck des Vorlaufradsatztes wird erhöht.
2.) Digitalumbau:
Da bereits im Zuge des Service der Trommelkollektor und das Lagerschild ausgebaut wurden ist nun noch der mechanische Spannungsumschalter, die Hf Drossel und der Maße - Kondensator zu entfernen. Der Feldmagnet wird gegen einen ESU Permanentmagneten getauscht, danach wird der Motor wieder fertig zusammengebaut. Zu diesem Zeitpunkt wird auch der ESU Lokpilot V 4.0 anstelle des Umschalters eingeklebt. Um die einzelnen Bauteile der Lokomotive leichter mit dem Decoder verbinden zu können, muss eine kleine Hilfsplatine im Fahrwerk eingeklebt werden. An dieser Platine wird das Schleiferkabel mit dem Decoder verbunden. Die nicht benötigten Decoderlitzen grün und violett werden auch an dieser Platine verlötet. Der Rest der benötigten Decoderkabel wird jeweils direkt an den Bauteilen angelötet. Die Lampe wird mit weiß gelb verbunden. An die Motorkontakte des Lagerschildes werden zunächst zwei Entstördrosseln angelötet, an deren anderen Ende, die Decoderlitzen grau und orange.
Einen kompletten und bebilderten Umbaubericht, erhalten Sie durch den download der PDF Datei, in der rechts befindlichen Informationsspalte.
